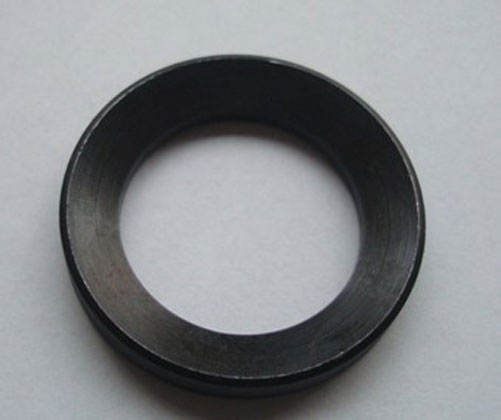

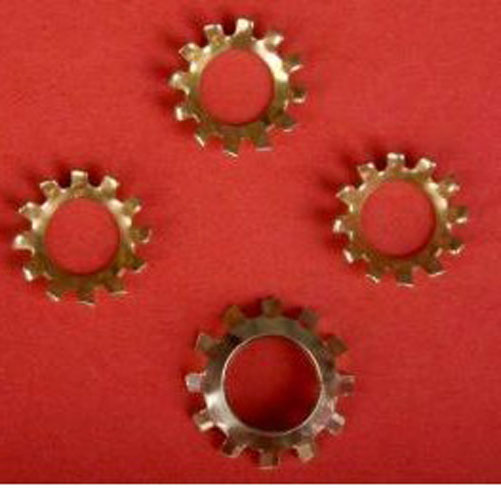

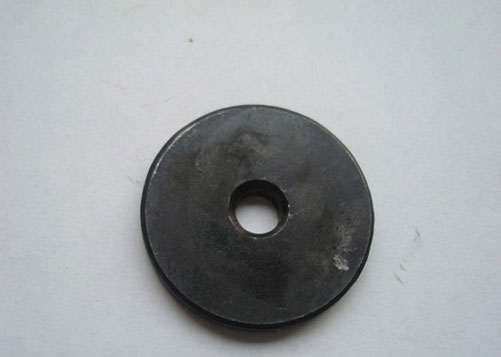

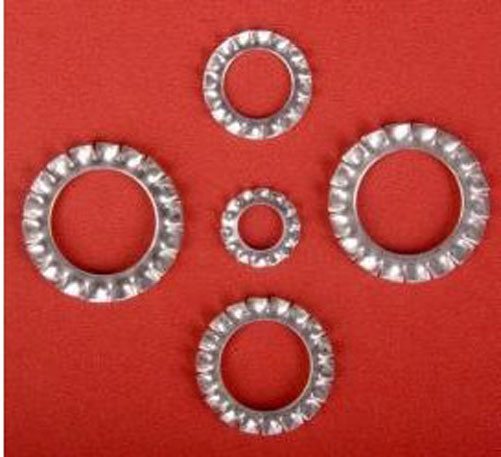

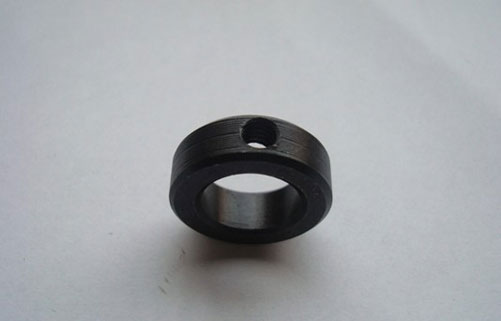

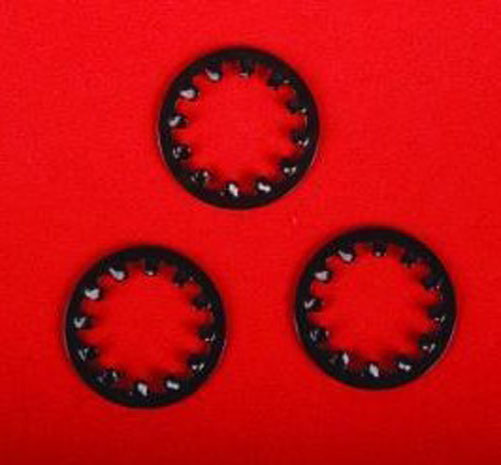

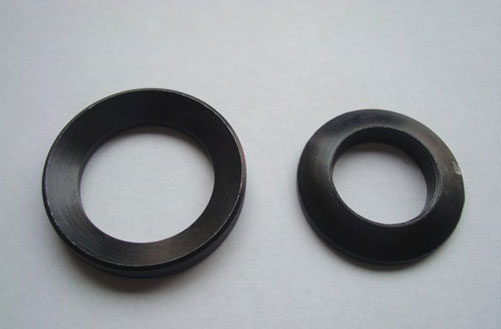

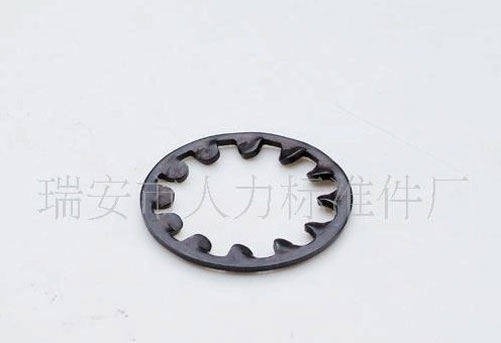

圆螺母常与圆螺母用止动垫圈配用,装配时将垫圈内舌插入轴上的槽内,而将垫圈的外舌嵌入圆螺母的槽内,螺母即被锁紧。常作为滚动轴承的轴向固定。
螺纹规格为M10×1~M200×3的圆螺母
螺纹规格(DXP) | D | dk | d1 | m | h | t | c | c1 | p | 1000个钢螺母重量(kg)≈ |
- | 公称直径(NND) | 环外径(SD2) | 支撑面直径(LADI) | 头部高度(KOH) | 槽宽(SNB) | 槽高(SNT) | 倒角高度(PHH1) | 倒角高度(PHH2) | 螺距(PTC) | - |
M10×1 | 10 | 22 | 16 | 8 | 4.3 | 2.6 | 0.5 | 0.5 | 1 | 16.82 |
M12×1.25 | 12 | 25 | 19 | 8 | 4.3 | 2.6 | 0.5 | 0.5 | 1.25 | 21.58 |
M14×1.5 | 14 | 28 | 20 | 8 | 4.3 | 2.6 | 0.5 | 0.5 | 1.5 | 26.82 |
M16×1.5 | 16 | 30 | 22 | 8 | 5.3 | 3.1 | 0.5 | 0.5 | 1.5 | 28.44 |
M18×1.5 | 18 | 32 | 24 | 8 | 5.3 | 3.1 | 0.5 | 0.5 | 1.5 | 31.19 |
M20×1.5 | 20 | 35 | 27 | 8 | 5.3 | 3.1 | 0.5 | 0.5 | 1.5 | 37.31 |
M22×1.5 | 22 | 38 | 30 | 10 | 5.3 | 3.1 | 1 | 0.5 | 1.5 | 54.91 |
M24×1.5 | 24 | 42 | 34 | 10 | 5.3 | 3.1 | 1 | 0.5 | 1.5 | 65.88 |
M25×1.5* | 25 | 42 | 34 | 10 | 5.3 | 3.1 | 1 | 0.5 | 1.5 | 68.88 |
M27×1.5 | 27 | 45 | 37 | 10 | 5.3 | 3.1 | 1 | 0.5 | 1.5 | 75.49 |
M30×1.5 | 30 | 48 | 40 | 10 | 5.3 | 3.1 | 1 | 0.5 | 1.5 | 82.11 |
M33×1.5 | 33 | 52 | 43 | 10 | 6.3 | 3.6 | 1 | 0.5 | 1.5 | 92.32 |
M35×1.5* | 35 | 52 | 43 | 10 | 6.3 | 3.6 | 1 | 0.5 | 1.5 | 84.99 |
M36×1.5 | 36 | 55 | 46 | 10 | 6.3 | 3.6 | 1.5 | 0.5 | 1.5 | 100.3 |
M39×1.5 | 39 | 58 | 49 | 10 | 6.3 | 3.6 | 1.5 | 0.5 | 1.5 | 107.3 |
M40×1.5* | 40 | 58 | 49 | 10 | 6.3 | 3.6 | 1.5 | 0.5 | 1.5 | 102.5 |
M42×1.5 | 42 | 62 | 53 | 10 | 6.3 | 3.6 | 1.5 | 0.5 | 1.5 | 121.8 |
M45×1.5 | 45 | 68 | 59 | 10 | 6.3 | 3.6 | 1.5 | 0.5 | 1.5 | 153.6 |
M48×1.5 | 48 | 72 | 61 | 12 | 8.36 | 4.25 | 1.5 | 0.5 | 1.5 | 201.2 |
M50×1.5* | 50 | 72 | 61 | 12 | 8.36 | 4.25 | 1.5 | 0.5 | 1.5 | 186.8 |
M52×1.5 | 50 | 78 | 67 | 12 | 8.36 | 4.25 | 1.5 | 0.5 | 1.5 | 238 |
M55×2* | 55 | 78 | 67 | 12 | 8.36 | 4.25 | 1.5 | 0.5 | 2 | 214.4 |
M56×2 | 56 | 85 | 74 | 12 | 8.36 | 4.25 | 1.5 | 1 | 2 | 290.1 |
M60×2 | 60 | 90 | 79 | 12 | 8.36 | 4.25 | 1.5 | 1 | 2 | 320.3 |
M64×2 | 64 | 95 | 84 | 12 | 8.36 | 4.25 | 1.5 | 1 | 2 | 351.9 |
M65×2* | 65 | 95 | 84 | 12 | 8.36 | 4.25 | 1.5 | 1 | 2 | 342.4 |
M68×2 | 68 | 100 | 88 | 12 | 10.36 | 4.75 | 1.5 | 1 | 2 | 380.2 |
M72×2 | 72 | 105 | 93 | 15 | 10.36 | 4.75 | 1.5 | 1 | 2 | 518 |
M75×2* | 75 | 105 | 93 | 15 | 10.36 | 4.75 | 1.5 | 1 | 2 | 477.5 |
M76×2 | 76 | 110 | 98 | 15 | 10.36 | 4.75 | 1.5 | 1 | 2 | 562.4 |
M80×2 | 80 | 115 | 103 | 15 | 10.36 | 4.75 | 1.5 | 1 | 2 | 608.4 |
M85×2 | 85 | 120 | 108 | 15 | 10.36 | 4.75 | 1.5 | 1 | 2 | 640.6 |
M90×2 | 90 | 125 | 112 | 18 | 12.43 | 5.75 | 1.5 | 1 | 2 | 796.1 |
M95×2 | 95 | 130 | 117 | 18 | 12.43 | 5.75 | 1.5 | 1 | 2 | 834.7 |
M100×2 | 100 | 135 | 122 | 18 | 12.43 | 5.75 | 1.5 | 1 | 2 | 873.3 |
M105×2 | 105 | 140 | 127 | 18 | 12.43 | 5.75 | 1.5 | 1 | 2 | 895 |
M110×2 | 110 | 150 | 135 | 18 | 14.43 | 6.75 | 1.5 | 1 | 2 | 1076 |
M115×2 | 115 | 155 | 140 | 22 | 14.43 | 6.75 | 1.5 | 1 | 2 | 1369 |
M120×2 | 120 | 160 | 145 | 22 | 14.43 | 6.75 | 1.5 | 1 | 2 | 1423 |
M125×2 | 125 | 165 | 150 | 22 | 14.43 | 6.75 | 1.5 | 1 | 2 | 1477 |
M130×2 | 130 | 170 | 155 | 22 | 14.43 | 6.75 | 1.5 | 1 | 2 | 1531 |
M140×2 | 140 | 180 | 165 | 26 | 14.43 | 6.75 | 1.5 | 1 | 2 | 1937 |
M150×2 | 150 | 200 | 180 | 26 | 16.43 | 7.9 | 1.5 | 1 | 2 | 2651 |
M160×3 | 160 | 210 | 190 | 26 | 16.43 | 7.9 | 2 | 1.5 | 3 | 2810 |
M170×3 | 170 | 220 | 200 | 26 | 16.43 | 7.9 | 2 | 1.5 | 3 | 2970 |
M180×3 | 180 | 230 | 210 | 1 | 16.43 | 7.9 | 2 | 1.5 | 3 | 3610 |
M190×3 | 190 | 240 | 220 | 30 | 16.43 | 7.9 | 2 | 1.5 | 3 | 3794 |
M200×3 | 200 | 250 | 230 | 30 | 16.43 | 7.9 | 2 | 1.5 | 3 | 3978 |
