普通平垫圈的尺寸要求

发布时间:14-04-10 关注次数:

1.标准尺寸

若无其他要求,垫圈应符合ASME B18.21.1中A型(或B型)平垫圈的规定,具体见本章表 11-2-12(或表11-2-13)。垫圈有“窄”和“宽”两个系列。一般没有特殊规定时按“窄”系列供货。

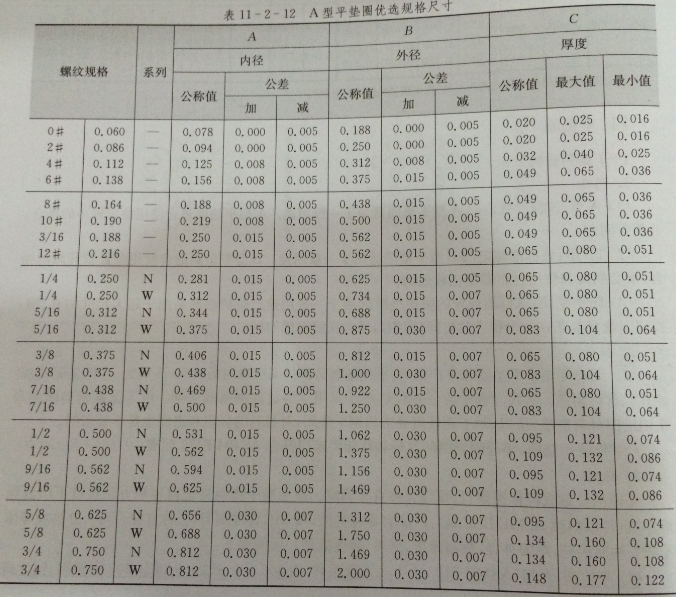

垫圈尺寸

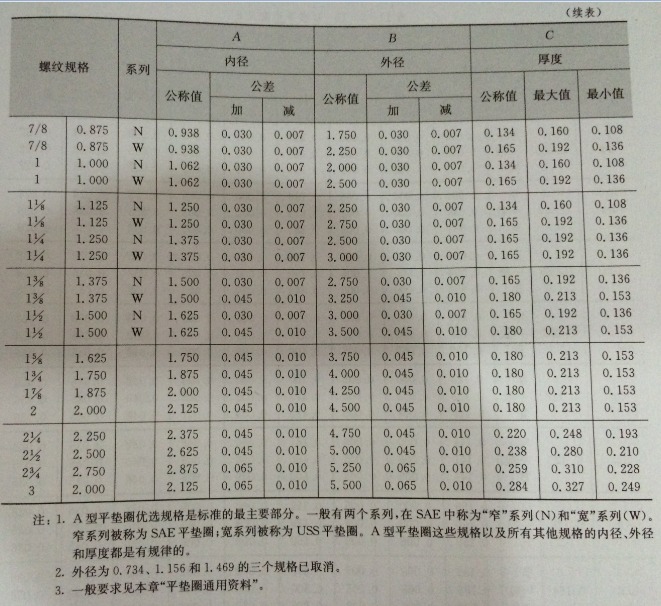

垫圈尺寸

2.非标准尺寸

各种非标准尺寸垫圈,包括按US标准和SAE标准的垫圈,轻型钢垫圈,铆接垫圈,防护垫圈, 机器衬套垫圈,机螺钉用和家具钉用垫圈等。也可以按买方图纸提供非标准垫圈。
3.平行度

垫圈的两个平面应是平行的。垫圈平行度应不超过0.005 in

4.表面度

(1)垫圈表面应平坦,要求如下:

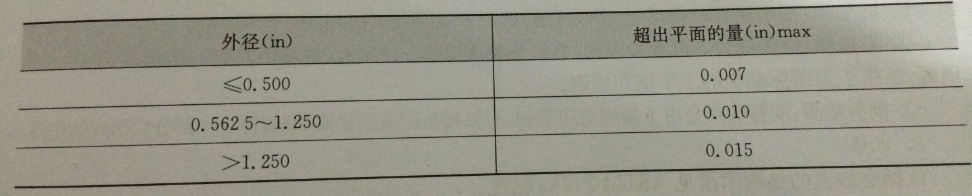

垫圈表面


(2)平面度测量应在检验平台上进行,将垫圈放在检验平台上,测量其凸起或凹陷的大值。

5.径向跳动

内径与外径的径向跳动(同轴度)公差,应符合“平垫圈通用资料”的规定。
